Vannitoa IP tsoonid: Ohutuse ja vastavuse tagamine

IP tsoonide tähtsus vannitoas

Kui otsite vannitoa valgusteid, tuleb arvestada mitmete kaalutlustega peale stiili. On olemas eeskirjad, mis määravad, milliseid valgusteid võib kasutada vannitoa erinevates osades, mida tuntakse tsoonidena. Need valgustid peavad olema vastava IP-kaitseastmega. Vesi ja elekter on ohtlik kombinatsioon, seega on oluline valida igale tsoonile sobivad valgustid.

Mis on vannitubade IP-tsoonid?

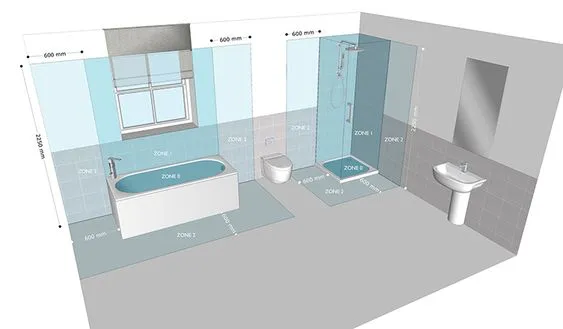

Et illustreerida IP tsoneerimise eeskirju, oleme jaganud vannitoa alad numbritega 0, 1 ja 2.

Tsoon 0: Vanni või dušikabiini sees. Kõik siin kasutatavad valgustid peavad olema SELV (eraldatud ekstra madalpinge - maksimaalselt 12 volti) ja minimaalse kaitseastmega IP67, mis tagab kaitse täieliku vee alla sukeldumise eest.

Tsoon 1: Vanni või duši kohal kõrguseni 2,25 m. Soovitatav IP-kaitseaste on IP65. Kui valgusti toide on 220 volti, tuleb selle tsooni ahela kaitsmiseks kasutada ka 30 mA lekkevoolu releed.

Tsoon 2: Ala, mis ulatub 0,6 m kaugusele vanni või duši ümber ja üle vanni või duši, kui see on üle 2,25 m. Nõutav on vähemalt kaitseaste IP44.

Väljaspool tsoone

Alad väljaspool tsoone 0, 1 ja 2 ei nõua valgustuslahenduste kaitset osakeste või tahkete esemete eest – IP-kaitseastet ei ole vaja. Kuid kõik pistikupesad, mis on ette nähtud pardlite, föönide või laetavate hambaharjade jaoks, peavad asuma antud piirkonnas ja olema kaitstud 30 mA lekkevoolu releega.

IP-kaitseastmete mõistmine

IP-kaitseastmed koosnevad kahest numbrist:

Esimene number: Kaitse võõrkehade (tahkete esemete) eest.

0: Kaitse puudub

1: Kaitstud tahkete esemete eest, mis on suuremad kui 50 mm (nt juhuslik puudutus käega)

2: Kaitstud tahkete esemete eest kuni 12 mm (nt sõrmed)

3: Kaitstud tahkete esemete eest suuremad kui 2,5 mm (nt tööriistad ja juhtmed)

4: Kaitstud tahkete esemete eest suuremad kui 1 mm (nt väikesed tööriistad ja juhtmed)

5: Kaitstud tolmu eest, piiratud sissepääs (nt kahjulik ladestamine)

6: Täielikult kaitstud tolmu eest

Teine number: Kaitse vedelike eest.

0: Kaitse puudub

1: Kaitse vertikaalselt langevate vee tilkade eest (nt kondensatsioon)

2: Kaitse vee tilkade eest, mis langevad kuni 15 kraadi vertikaalsuunas

3: Kaitse vee tilkade eest, mis langevad kuni 60 kraadi vertikaalsuunas

4: Kaitse pihustatavast veest, mis tuleb igast suunast – piiratud sissepääs lubatud

5: Kaitstud madala rõhuga veejoa eest igast suunast – piiratud sissepääs lubatud

6: Kaitstud kõrgsurve veejuga eest (kasutamiseks laeva tekil) – piiratud sissepääs lubatud

7: Kaitstud sukeldumise mõjude eest alates 15 cm kuni 1 m sügavale

8: Kaitstud pikaajalise sukeldumise eest rõhu all

Levinumad IP-kaitseastmed

Kõige levinumad IP-kaitseastmed on IP67, IP65, IP44 ja IP20. Sõltuvalt vee sissepääsu riskist igas tsoonis vajate vannitoa valgustite jaoks vastava kaitseastmega seadmeid. Elektrilöögi vältimiseks veenduge, et teie vannitoa valgustid on vastava IP-kaitseastmega, mis näitab, millistes tsoonides neid saab kasutada.

Kokkuvõte

Vannitoa IP tsoonide mõistmine on oluline ohutuse ja eeskirjade järgimise tagamiseks. Valides igale tsoonile sobiva IP-kaitseastmega valgustid, saate luua ohutu ja stiilse vannitoa keskkonna.
